複合加工機の主軸にパワーチャック？ 北川鉄工所「HRS08」の特徴とは
マシニングセンタ系複合加工機で、ワークをしっかりつかんで回転させたい。
そんなとき、どのようなチャックを選べばよいのでしょうか。

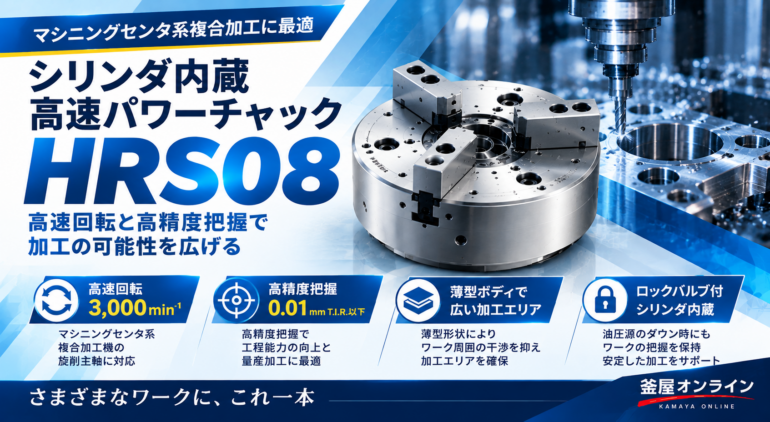

今回ご紹介するのは、北川鉄工所の**シリンダ内蔵高速パワーチャック「HRS08」**です。
最大3,000min⁻¹の高速回転に対応し、薄型ボディに駆動用シリンダを内蔵した、複合加工機向けのチャックです。
シリンダを内蔵すると何が違う？
「パワーチャックには、油圧シリンダが必要なんじゃないの？」
一般的なNC旋盤では、主軸後方の油圧シリンダからドローチューブを介してチャックを開閉する構成が使われます。
一方、HRS08はチャック本体にシリンダを内蔵しています。
メーカー資料では、機械側のロータリジョイントによって内蔵シリンダを駆動する方式が紹介されています。
そのため、機械側の構造や油圧供給方法との適合確認が重要になります。
ロックバルブでワークの把握を保持
HRS08の特徴の一つが、ロックバルブを内蔵していることです。
メーカー資料によると、油圧源がダウンした場合でもワークの把握を保持する構造になっています。
加工中に油圧が低下した際のリスクを考えるうえで、注目したい機能です。
ただし、ロックバルブがあるからといって、すべての条件で安全が保証されるわけではありません。使用条件や機械側の安全対策は別途確認が必要です。
3,000回転に対応する高速仕様
HRS08の最高許容回転数は3,000min⁻¹。
マシニングセンタ系複合加工機の旋削主軸に対応するための高速仕様です。
さらに、メーカー資料では把握精度0.01mm T.I.R.以下と案内されています。
高精度な把握によって工程能力を向上させ、量産加工への適用を想定しています。
ただし、実際の加工精度はワーク形状、爪の仕様、取付状態、加工条件などによって変わります。
薄型構造で加工エリアを確保
複合加工機では、チャックの大きさも重要です。
チャックが大きいと、工具との干渉や加工範囲の制約につながることがあります。
HRS08は薄型ボディを採用し、広い加工エリアの確保を図っています。
また、チャック中心にはエアパージ座確認などに使用できる貫通穴が設けられています。
オプションの「Tナットプラス」にも対応し、ジョー脱着後の再成形作業を減らして段取り時間の短縮を図れると案内されています。
20261002_シリンダ内蔵高速パﾜ津チヤ霧クHRS08の主な仕様
| 項目 | 仕様 |
|---|---|
| 型式 | HRS08 |
| 把握径 | 最大222mm／最小45mm |
| ジョーストローク | 5.5mm（直径） |
| 最高許容回転数 | 3,000min⁻¹ |
| 最大静的把握力 | 38.3kN |
| 最高回転時の動的把握力 | 23.4kN |
| 質量 | 28.8kg |
| 慣性モーメント | 0.18kg・m² |
| 許容最大油圧力 | 5.0MPa |
| 標準ソフトジョー | SJ06B1 |
※数値はメーカー資料記載の仕様です。把握力は使用条件によって変わるため、機械や加工内容に合わせた確認が必要です。
チャックの選定は、機械との組み合わせが重要
HRS08は、単に高速回転できるチャックというだけではありません。
シリンダ内蔵構造、ロックバルブ、薄型ボディ、高精度把握など、複合加工機での使用を意識した特徴があります。
ただし、どの機械にも取り付けられるわけではありません。
主軸端形状、油圧供給方式、ロータリジョイント、取付寸法、加工時の負荷など、確認すべき項目があります。
特に、既存機械への後付けを検討する場合は、機械メーカーとの適合確認が欠かせません。
「どのチャックを使うか」だけでなく、「機械と組み合わせてどう使うか」まで考えることが大切です。
北川鉄工所のチャック・ワーク把握のご相談は釜屋へ
HRS08の価格、納期、取付条件、複合加工機でのワーク把握については、釜屋株式会社 機械部までお問い合わせください。
加工するワークや使用機械の仕様を確認しながら、適切なチャックの選定をお手伝いします。
